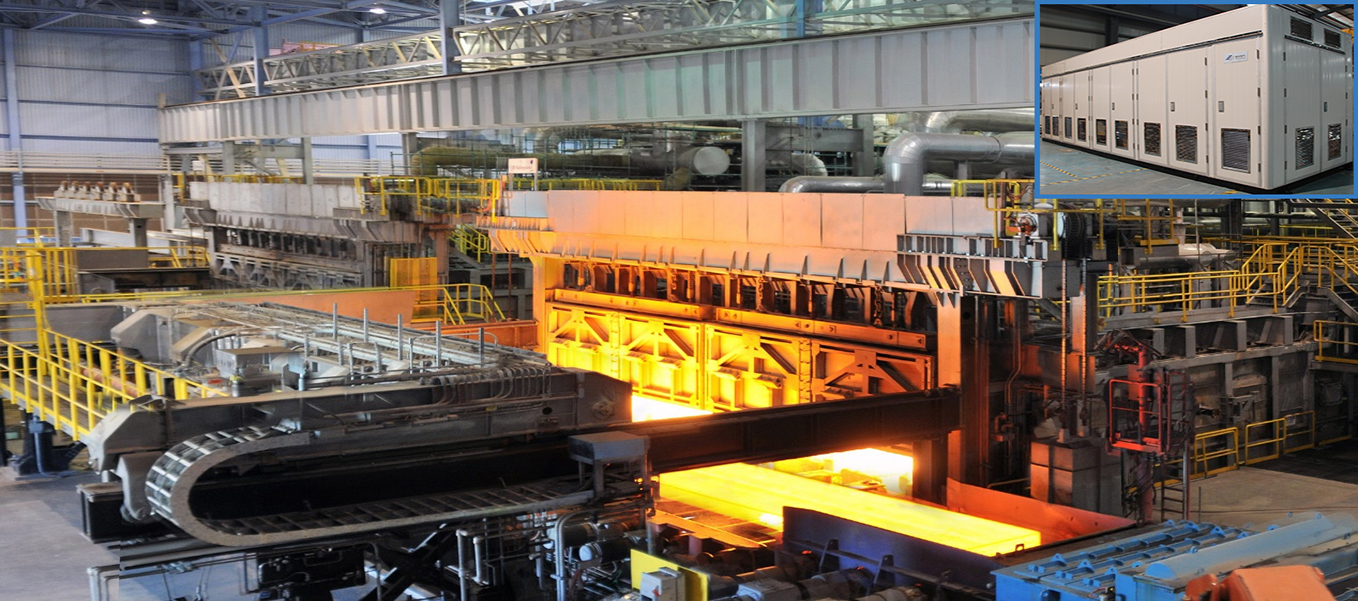

河北某鋼鐵熱軋系統(tǒng)SVG項目

該公司的600mm熱軋帶鋼線項目10kV生產線的主傳動系統(tǒng)電機大多數(shù)為直流電機，采用6脈波整流供電，另外還有部分低壓變頻調速電機使用，負荷沖擊較大、諧波含量超標、電壓跌落幅值較大、功率因數(shù)低。10kV母線加裝一套額定補償容量為±6Mvar的SVG和一套容量為6Mvar的FC濾波支路，其中FC分5、7、11次濾波支路可有效提高電能質量。
